IO-Link概述
IO-Link概述
1、组成
IO-Link系统包含以下基本部分：
IO-Link主站
IO-Link设备（例如传感器，RFID读取器，阀门，电机启动器，I/O模块）
非屏蔽3芯或5芯标准电缆
用于配置和分配IO-Link参数的工程工具

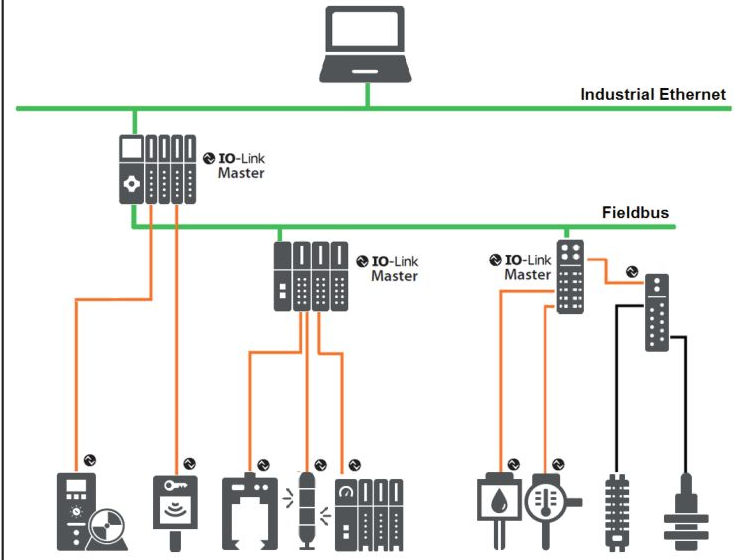

图1：具有IO-Link的系统架构示例
IO-Link主站建立IO-Link设备和自动化系统之间的连接。作为I/O系统的一个组成部分，IO-Link主站要么安装在控制柜中，要么作为远程I/O直接安装在现场，此时其封装等级为IP65/67。IO-Link主站通过各种现场总线或特定于产品的背板总线进行通信。IO-Link主站可以有多个IO-Link端口（通道）。IO-Link设备可以连接到每个端口（点对点通信）。因此，IO-Link是一种点对点通信，而不是现场总线。
工程
IO-Link系统的工程与整个自动化系统的工程并行执行，可以嵌入到该工程中并与之相互作用。
2、IO-Link接口
IO-Link是一种串行，双向点对点连接，用于在任一网络，现场总线或背板总线下的信号传输和能量供应。
IP65/67中的连接技术
对于IP65/67中的连接技术，已经明确的一种可行方案是M12插头连接器，其中传感器通常具有4针插头，执行器具有5针插头。IO-Link主站通常有一个5针M12插座。
引脚分配根据IEC 60974-5-2规定如下：
引脚1：24 V
引脚3：0 V
引脚4：开关和通信线（C/Q）
除IO-Link通信外，这三个引脚还用于为设备提供至少200 mA的电流（见图2）。

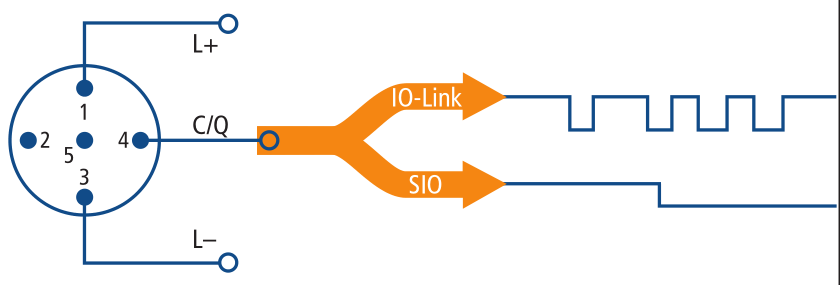

图2：IO-Link设备的引脚分配
IP65/67中的端口类型
该规范区分了IO-Link主站的两种类型的端口：
端口A类（A型）
在这种类型中，未指定引脚2和5的功能。制造商定义了这些功能。引脚2通常被分配一个附加的数字通道。
图3：A类端口引脚分配
端口B类（B型）
这种类型提供额外的电源电压，并且适合于电力需量增加的设备的连接。在这种情况下，引脚2和5用于提供额外的（电气隔离）电源电压。为了使用这个附加电源电压，需要一个5芯标准电缆。

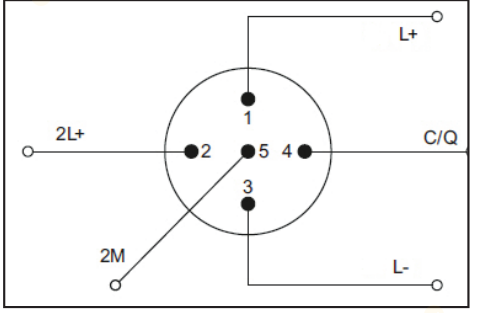

图4：B类端口引脚分配
连接电缆
设备通过非屏蔽3引脚或5引脚标准电缆连接到主设备，电缆长度最长为20 m，横截面》 = 0.34 mm2。屏蔽不是必需的。同样，铺设电缆时也不必遵循规范的准则。
